Giải Pháp Chống sét Lan Truyền Cho Hệ Thống Camera

Hệ thống chống sét lan truyền cho hệ thống camera phải được xây dựng bảo đảm an toàn cho 2 yếu tố : Nguồn và đường tín hiệu vị trí đầu ghi và các camera.

Hệ thống camera bao gồm :

Phần điện cấp, các thiết bị đầu ghi, màn hình hiển thị, các camera quan sát và hệ thống kết nối mạng Internet

6.15

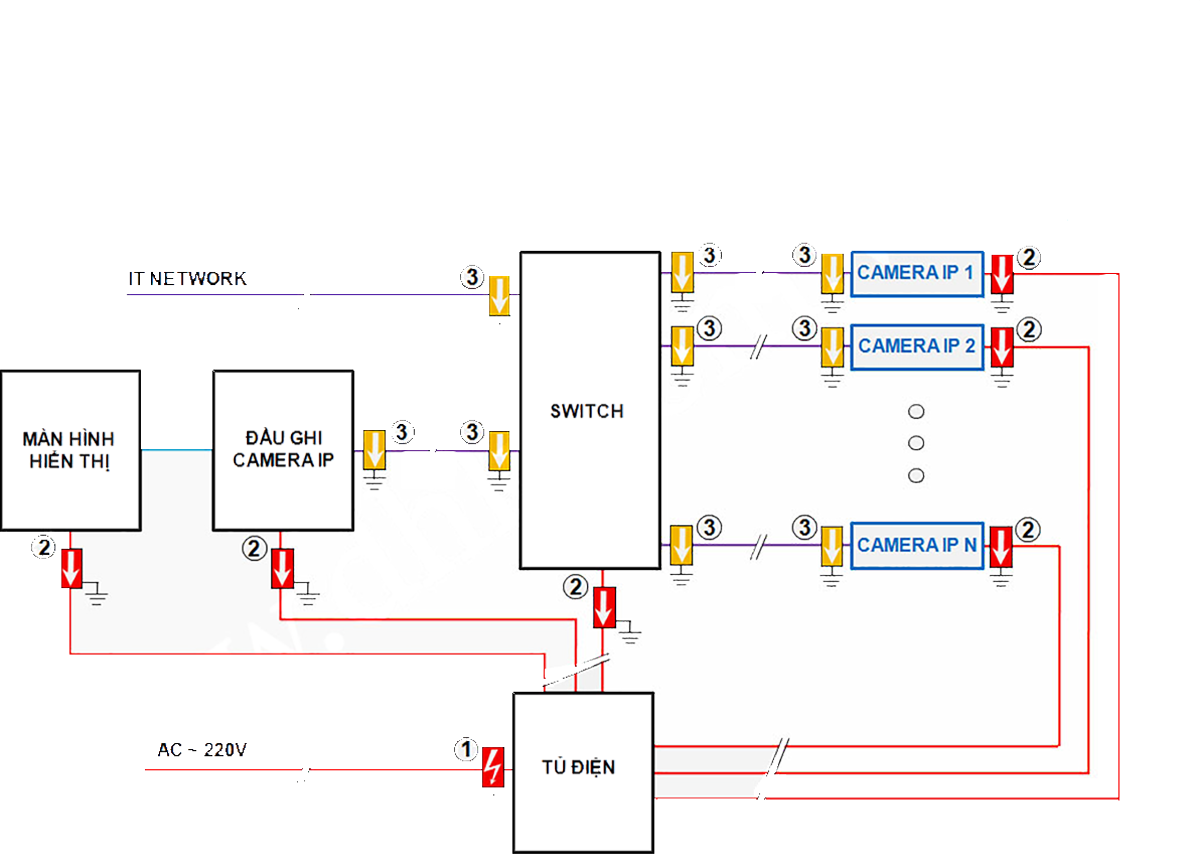

Do đó, hệ thống chống sét lan truyền được xây dựng để đảm bảo an toàn cho 2 yếu tố:

  • Bảo vệ nguồn điện cấp  AC 220V: Bảo vệ sơ cấp nguồn điện tổng cung cấp cho toàn bộ hệ thống và bảo vệ thứ cấp tại vị trí các thiết bị: Đầu ghi, camera,…
  • Bảo vệ các đường tín hiệu tại vị trí đầu ghi, các camera: Bảo vệ tín hiệu cáp đồng trục cổng BNC ( hệ thống camera Analog, màn hình hiển thị) và cáp mạng lan (hệ thống camera IP, đầu ghi mạng kết nối với switch,..)

6.12


TTĐối tượng bảo vệTên thiết bịMã thiết bịHình ảnh thiết bị
Chống sét của hãng DEHN – CHLB. Đức

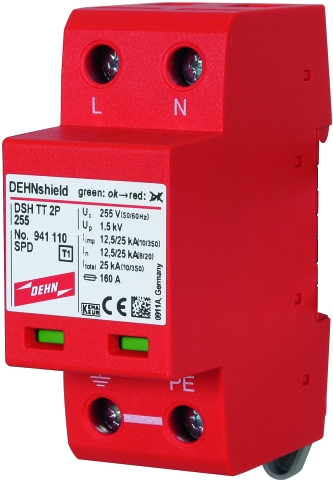

1Nguồn điện 1 pha tại tủ điện tổngDSH TT 2P 255941 110941110

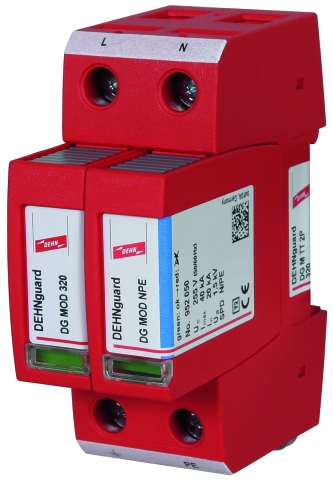

DGM TT 2P 255952 110952110

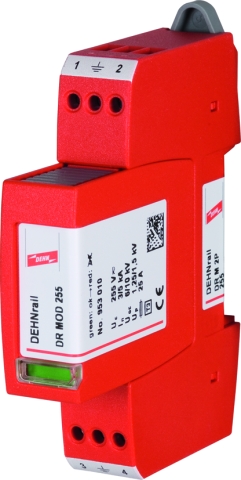

2Nguồn điện 1 pha tại vị trí thiết bị cần bảo vệDRM 2P 255953 200953200
3Bảo vệ cáp tín hiệu cổng RJ45DPAM CLE RJ45B 48929 121220
4Bảo vệ cáp tín hiệu cổng BNCDGA BNC CVD909710212

Chống sét hãng LERDN

1Nguồn điện 1 pha tại tụ điện tổngLDY-75B605 05712
2Nguồn điện 1 pha tại vị trí thiết bị cần bảo vệLDY-20C602 05714
3Bảo vệ cáp tín hiệu cổng RJ45LDY-C/RJ45805 001805001
4Bảo vệ cáp tín hiệu cổng BNCLDY-C/BNC805 003805003
